Заметка 3_ О методе преломленных волн_ Основные процедуры интерпретации данных МПВ
Основные процедуры интерпретации данных МПВ рассматриваются здесь и далее с позиций классического подхода.
В общем случае однозначная интерпретация одиночного годографа преломленной волны невозможна.
Для однозначного и надежного решения обратной задачи в МПВ требуется отработка системы наблюдений, обеспечивающей получение полной увязанной системы встречных и нагоняющих годографов преломленных волн от целевых преломляющих границ.

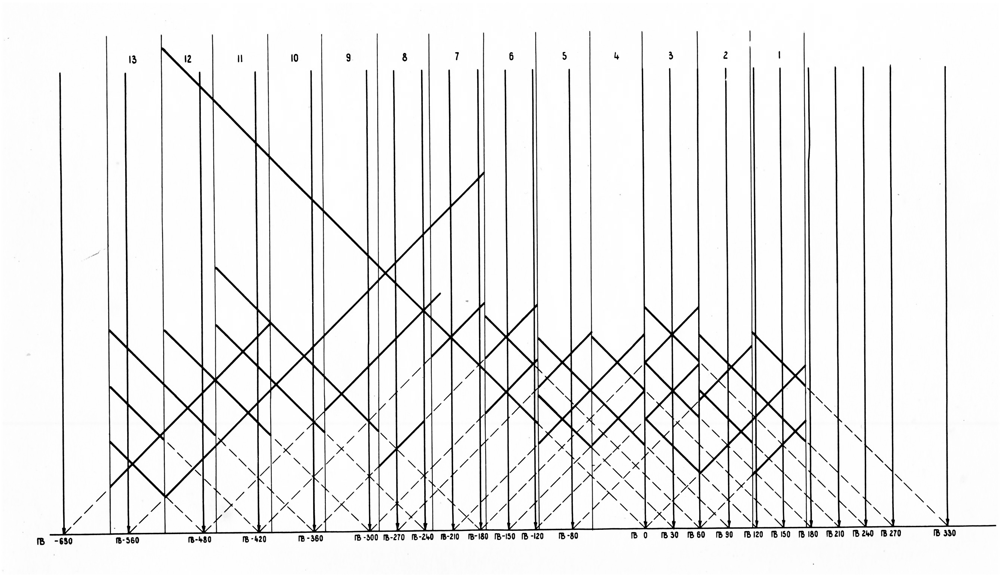

На рис.3-1 приведен один из примеров такой системы.
Рис.3-1. Система наблюдений
В процессе интерпретации данных МПВ выполняются следующие основные процедуры:
— разделение, отождествление и определение природы волн;
— получение сводных годографов преломленных волн, их увязка и преобразование;
— определение скоростных характеристик покрывающей среды;
— построение преломляющих сейсмических границ и определение граничной скорости.
Результаты реализации каждой процедуры являются исходными для выполнения последующей.

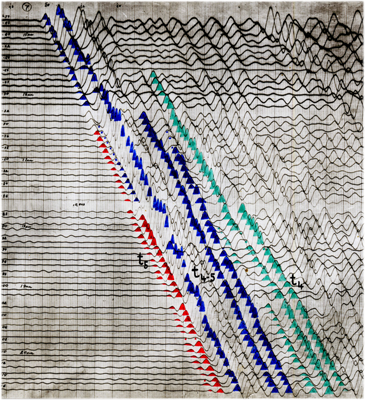

На рис.3-2 в качестве примера приведена сейсмограмма, на которой в результате выполнения процедуры разделения, отождествления и определения природы волн выделены четыре преломленные волны в первых и последующих вступлениях.
Рис.3-2. Сейсмограмма с четырьмя преломленными волнами
По годографам преломленных волн не всегда удается определить скорость в среде, покрывающей преломляющую границу, или сделать это с необходимой точностью. Поэтому часто оказывается необходимым привлечение априорных данных о скоростном разрезе.
В настоящее время многие традиционные этапы интерпретации данных МПВ достаточно полно и эффективно реализуются на компьютерах.
Следующая заметка будет посвящена рассмотрению процедур разделения, отождествления и определения физической природы волн.
